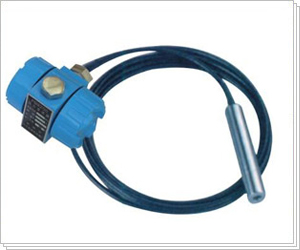

○ 名称:静压式液位变送器
→ 编号:Pro201027213541
→ 品牌:惠通仪表
→ 价格:
→ 厂商:承德市惠通仪表有限公司
→ 时间:2010/2/7 21:43:17
→ 意向:

一、概述

HL10静压式液位变送器是一种结构独特的静压式液位测量仪表,它与传统的投入式液位变送器的最大不同点在于其将压力传感器置于被测液体及容器之外,利用引压管导压,这样就避免了传感器与介质的直接接触及电信号在介质中的传输,从而最大限度地消除了介质对测量精度的影响。由于变送器探头内存的静压力,从而彻底消除了堵塞和渗漏现象,其独特的设计结构,使之特别适用于测量高粘度及悬浮性液体,如重油、渣油、浆料等。该仪表标准型的触液部分为全不锈钢焊接结构,另外,聚四氟乙烯引压管和集气器配以陶瓷压阻传感器的仪表,可用于强腐蚀性介质的液位测量。该变送器采用24V DC供电,并出二线制420mA标准信号。作为传统的投入式液位变送器的更新换代产品,可广泛应用于石化、冶金、能源、食品、环保、水处理等行业对敞口容器液位的测量。

二、特点

● 传感器不触液测量                           ● 多种触液材质及引压形式

● 采用进口高品质传感器                       ● 本安及隔爆型可用于危险场合

● 无堵塞、无渗漏探头设计                     ● 可选防波动静井、沉入架安装

三、原理

   HL10静压式液位变送器是根据流体静力学原理设计而成,利用液体静压力来测量液位的,并把这一压力信号转换成与液位成正比的二线制的420mA标准模拟信号远传输出,从而实现工业生产过程对液位的测量。HL10液位变送器由以下四个基本部分组成:集气器、引压管、过程连接件及内装转换放大电路的壳体。该液位变送器的整个导压部分是一个气密系统,集气器连同引压管一同垂直插入被测液体后,由液柱高度所产生的静压力就通过引压管内的空气传至上部壳体内的压力传感器,传感器受压后输出与压力成正比的毫伏信号,这一信号经放大、转换为变送器标准420mA输出信号。由于液体静压与液位存在的正比关系P=ρg h),这样变送器的输出信号就真实准确地反应了液位的变化。

四、技术参数

   体:压铸铝合金表面静电喷涂环氧树脂粉末               测量范围00.520 m

引 压 管:φ6×1  不锈钢无缝管(010m量程,可弯曲         度:0.25%FS0.5%FS

         φ8     不锈钢挠性管(020m量程)                 出:420mA二线制

         φ12×4 不锈钢无缝管(06m量程,刚性可分段)    介质温度:-40125

         PTFE    刚性引压管(3m以下量程)                环境温度:-4070

         PTFE    挠性引压管(3m以上量程)                温度系数:±0.02%FS/

过程连接:M33×2螺纹或DN25DN50法兰                     湿   度:95%RH

   片:316L不锈钢或Al2O3陶瓷                           稳 定 性0.2%FS/

电源电压:24V DC(范围1236V DC                       过载压力:额定量程的2

负载特性:RL50(Us-12)                                   现场指示:0100%线性刻度

电源影响:0.05%FS/V                                     防爆标志:ibCT5

负载影响:0.01%FS                                                dBT4

防护类别:IP65                                            引线螺纹:M20×1.5
