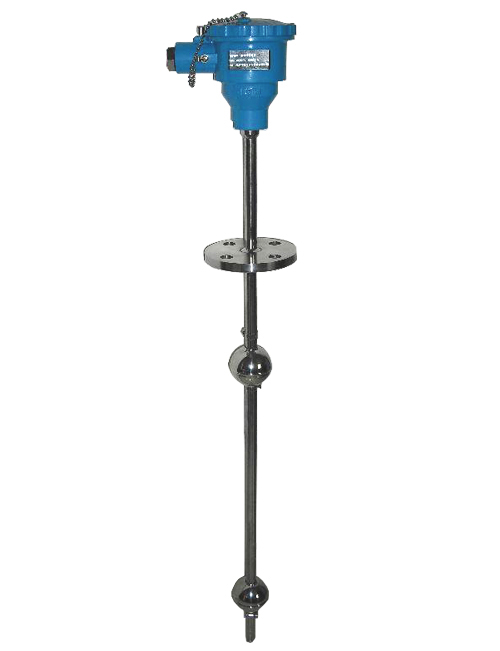

HL60磁性浮球液位变送/控制器
一、概述
HL60B/K系列浮球液位变送/控制器是一种应用广泛的液位测量和控制仪表，作为传统的液位仪表，它将成熟可靠的测量原理与设计先进的电子线路相结合，采用日本OKI公司优质磁簧开关和SMD工艺制造，安全可靠，质量上乘。多种触液材质可适用于大多腐蚀性介质，多种安装形式给用户的现场安装提供了方便，较宽的温度和压力范围、多个报警点在全量程范围内的任意设置都最大限度地满足了用户的现场条件和要求，防爆型变送器可用于危险场所。精心设计的HL60B/K系列浮球液位变送/控制器可广泛应用于石化、冶金、能源、水处理等多种工业场合，完成对液位的可靠测量与控制。
二、工作原理
HL60B/K磁性浮球液位变送/控制器主要由装有电子变送线路的壳体、连接法兰、测量导杆、磁性浮球及限位环组成，测量导杆内置条形线路板且装有按一定次序排列的若干磁簧开关和精密电阻，在磁性浮球内装有耐高温永磁磁钢。当磁性浮球随液位的变化而沿测量导杆上下移动时，通过磁藕合作用使其对应位置上的磁簧开关吸合，从而引起传感线路阻值的变化。此变化经变送电路的转换处理后，输出正比于液位变化的4～20mA DC标准电流信号，从而实现对液位的连续测量及变送输出。通过在测量导杆内置条形线路板的一定位置安装有大功率磁簧开关，可实现对液位的报警控制输出，控制点可设于量程范围内的任意位置，控制器接点经继电器接点功能扩展后，可完成大功率的控制输出。
三、特点
● 结构简单坚固，可靠性高
● 多种触液材质可选，适于强腐蚀性介质
● 可用于液位或界面的测量与控制
● 进口磁簧开关，耐温性能好，使用寿命长
● 具有插入法兰顶装和引出外筒侧侧安装两种安装形式
● 具有防爆功能，可用于危险场合
● 法兰侧侧安装型可带伴热或冷却夹套
● 可设定多个报警点，提供多种控制方案，报警点可设于测量范围内的任意位置
四、技术参数
● 测量范围：300～6000 mm
● 精 度：±1.0%F.S，或±10mm
● 操作压力：≤4.0MPa，更高压力须向厂家咨询
● 介质温度：-40℃～+135℃
● 环境温度：-40～+70℃
● 介质密度：≥680kg/m3
● 介质粘度：≤0.05Pa.S
● 介质密度差：＞100kg/m3（界位测量）
● 测量导杆：Φ15mm～Φ25mm
● 安装形式：DN80～DN150插入法兰顶装或DN20～DN50法兰引出外筒侧侧安装
● 触液材质：多种牌号不锈钢或PTFE
● 电 源：24VDC
● 输 出：4～20mADC
● 触点容量：380VAC 2A 或220VAC 2A
● 接点寿命：2×105次
● 防爆标志：iaⅡCT6本质安全型，dⅡBT5隔离防爆型
● 防护等级：IP65
● 电气接口：M20×1.5 |
