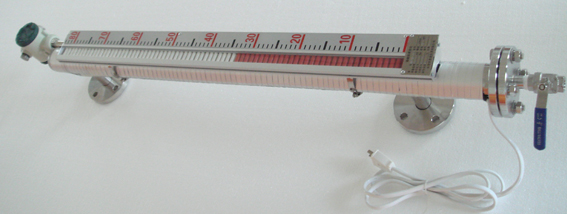

UHZ磁翻柱液位计

一、概述

    UHZ系列磁翻柱液位计是我公司吸收国内外同类产品的制造经验，并加以改进提高而研制出的一种可靠的液位测量和控制仪表。该系列产品密封性好、无泄漏，在高温、高压、高粘度、强腐蚀性条件下仍可安全可靠地实现液位的测量与控制，液位计全量程无测量盲区，显示醒目，读数直观。根据用户被测容器的安装要求，可提供顶装或侧侧安装两种型式供用户选择。配备报警开关的液位计，可实现对液位报警和控制，通过加装液位变送单元，可将液位信号转换成二线制4～20mA DC标准信号输出，防爆型液位计可用于危险场所。根据工作介质不同，提供多种不锈钢和聚四氟乙烯衬里材质。需要说明的是，我公司在仪表防腐衬里领域具有多年的经验和独特的技术，衬氟防腐型液位计可靠性高，几乎适用于自然界所有的腐蚀性介质。精心设计的UHZ系列磁翻柱液位计广泛用于石化、能源、冶金、环保、制药、食品等各行业生产过程中的液位测量与控制。

二、结构原理

2.1 基本型

    液位计是根据浮力定律和磁耦合原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永磁磁钢通过磁耦合传递到现场指示器，驱动红、白磁性翻柱翻转，磁性翻柱一面为红色，另一面为白色。当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，磁性翻柱指示器的红、白界位处即为容器内介质液位的实际位置，该位置通过液位计面板的标尺即可很清晰醒目的读出。

2.2 上下限开关输出型

    在液位计主导管上按用户要求的上、下限位置安装控制器，控制器内装有带自保持作用的干簧开关或根据用户要求配不带记忆功能的报警开关，利用随液位移动的磁性浮子使磁簧开关动作，实现报警或限位控制。

2.3 电远传型

    在液位计主导管外捆扎变送器，变送器由测量单元和变送单元两部分组成，它通过磁浮子上下移动，经磁耦合作用使导杆内磁簧开关依次动作，获得变化的电阻信号，通过变送单元将该信号转换成4～20mA标准电流信号输出，与数字显示仪表或计算机联接，实现液位信号的远距离传送。

2.4 特殊型式

    在基本型基础上，根据客户现场条件和要求，还可提供PTFE衬里防腐型、保温夹套型、电加热型、真空夹套防霜型等特殊型式。



● 全金属焊接坚固结构，可靠耐用

● 指示清晰、醒目，读数方便

● 顶装或侧侧安装可选

● 适于高温高压、强腐蚀性场合

● 进口永磁磁钢，使用寿命长

● 侧装型安装采用活套法兰，安装方便

● 独特领先的衬里技术

● 可用于界位测量

● 伴热/冷却夹套、真空夹套防霜、电加热型适合多样现场条件

工称压力：1.6，2.5，4.0MPa，高压型订货时特殊说明

测量范围：200～6000mm，超过6000mm分段制作做，附支撑架

介质温度：-40～450℃

环境温度：-40～80℃

介质密度：>500kg/m³

介质粘度：<150cp

显示误差：±10mm或1.0%F.S

测量筒外径：不锈钢材质：Φ60mm

PTFE衬里：Φ89mm

电    源：24VDC

输    出：4～20mA DC

电气接口：M20×1.5

防爆等级：本安 iaⅡCT5，隔爆 dⅡBT4
