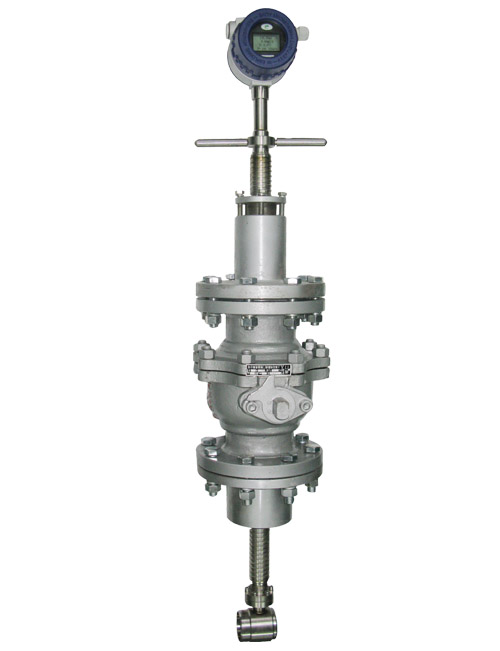

○ 名称:插入式涡街流量计
→ 编号:Pro20129693748
→ 品牌:惠通
→ 价格:
→ 厂商:承德市惠通仪表有限公司
→ 时间:2012/9/6 9:39:03
→ 意向:
一、概述
HF80差动式涡街流量计是用于测量管道中液体、气体、蒸汽流量一次仪表。它是基于卡门涡街原理的一种新型智能流量仪表,具有现场就地液晶显示功能,并可变送输出电流信号或频率信号,供记录、调节、控制用。
HF80差动式涡街流量计根据使用场合的不同,可分为满管式、插入式和分离型。在不便提供电源的场合,可选用电池供电微功耗智能就地显示类型等。
HF80差动式涡街流量计采用了嵌入式技术,可测量流量、压力、温度等信号,具有非线性修正功能,采用HART通讯接口,能非常方便组网。
HF80差动式涡街流量计的变送功能适用于各种集散控制系统,也可与上位机组成流量数据采集系统。
二、原理
HF80差动式涡街流量计是基于卡门涡街原理的一种新型流量计。当在液体流动的管道中安放一个
障碍物(旋涡发生体)时,流体在发生体下游的两侧就会交替地分离释放出两串规则地交错排列的旋涡。在一定范围内旋涡的分离频率正比于流量。
斯特劳哈尔数在雷诺数2×104—7×106范围内为一不变值,卡门旋涡频率与速度V成正比,因此很容易得到体积流量。

传感器探头位于旋涡发生体之后。由旋涡分离引起的压力脉冲,使传感器探头产生微量的偏移,范围从nm到几个цm,埋设在传感器探头内部的检测元件产生相应的电荷变化,也即检测元件检测到这种旋涡压力脉冲,并把它转换成电脉冲信号。
检测放大器把这种正弦形的脉冲信号处理频率严格等同于旋涡分离频率的电压脉冲信号,后置信号转换电路对其进行整形,输入至CPU中进行一系列的数学处理后,分别输送至液晶显示屏显示和转换输出模拟输出电流信号或频率信号。
三、特点
      智能化设计,集高精度温度、压力、流量传感器和智能流量计算显示于一体,可检测被测介质的温度、压力和流量,并进行密度自动补偿运算;
●      各类参数可直接通过面板键盘进行设置,无需对线路板进行操作;
●      天然气超压缩因子修正运算;
●      应用最新微功耗技术,整机功耗低,无外供电源时,可采用内置电池供电工作;
●      双排LCD液晶显示,6位瞬时流量、8位累积流量显示;
●      流量、温度、压力等参数均可显示在LCD显示屏上,读数清晰直观;
●      采用EEPROM存储器,测量及运算数据存贮保护安全可靠;
●      具有小信号切除功能;
●      具有485通讯功能,也可以通过电话方式组网,使用MODBUS通讯协议;
●      二对压电晶体元件构成差动结构,提高了仪表的抗振性和信噪比,测量流速下限低;
●      测量介质范围广,使用温度范围宽,检定周期长,无可动部件,压力损失小;
●      ER14505(M)3.6V锂电池四节5号锂电池可持续工作一年以上。
四、技术参数
壳体材质:1Cr18Ni9Ti
仪表精度:满管式±1.0%   插入式±2.5%
重复性:不大于仪表精度的三分之一
流速范围:气体5~50m/s、液体0.5~7m/s、蒸汽7~70m/s
输出信号:4~20mA(二线制);0~900Hz(三线制)
供电电源:24VDC;3.6V电池
工作压力:-0.1MPa~4MPa(DN25~DN100)
         -0.1MPa~2.5MPa(DN150~DN250)
超过压力范围的特殊规格,协议供货
环境温度:-40℃~+60℃
介质温度:-50℃~+300℃





环境湿度:≤85%RH
防爆标志:本安型:ExiaⅡCT3~6、隔离防爆:ExdⅡBT2~5
防护等级:IP65  防尘密、防喷水
电气连接:M20×1.5内螺纹,φ10电缆孔
