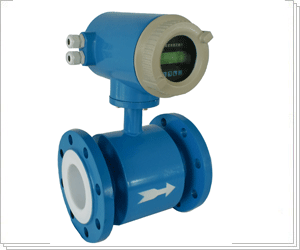

○ 名称:管道一体式电磁流量计
→ 编号:Pro201296133146
→ 品牌:惠通
→ 价格:
→ 厂商:承德市惠通仪表有限公司
→ 时间:2012/9/6 13:31:59
→ 意向:
一、概述

HF70型电磁流量计是我公司采用先进技术研制的全智能型流量仪表。流量计转换器为全中文菜单,其内核采用高速中央处理器,计算速度快、精度高、测量性能可靠。转换器电路采用国际先进技术,输入阻抗高达1015Ω,共模抑制比优于100db,对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构,磁场稳定可靠,而且大大的缩小了体积、减轻了重量,使流量计具备了小型化的特点。
HF70电磁流量计转换器可现场同屏显示瞬时流量和累积流量,同时输出4~20mA电流信号和1~5kHz频率信号,具备RS485数字通讯接口,并可选RS232和Hart数字通讯协议输出,以方便用户对流量信号的记录、调节和控制。该流量计除可测量一般导电液体的流量外,还可测量液固两相流、高粘度液体及盐类、强酸、强碱液体的体积流量。现已广泛地应用于能源、冶金、化工、环保、医药、造纸、给排水等工业场所。
二、原理
HF70电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径向穿通管壁固定在测量管内。其电极末端与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速v的乘积。电动势E(流量信号)由电极检测出并通过电缆传输至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出与流量对应的脉冲、模拟电流信号。
E=kBdV
式中:
E:电极间的信号电压(v)
B:磁通密度(T)
d:测量管内径(m)
V:流体平均流速(m/s)
式中k, d为常数,由于励磁电流是恒流的,故B也是常数,则由E= kBdV可知,体积流量Q与信号电压E成线性正比关系,只要测量出感应电动势E就可确定管道内的流体流量Q。
由E=kBdV可知,被测流体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数均不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或者紊流)就不会影响测量结果,可以说电磁流量计是一种真正意义的体积流量计。制造商和用户只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量,而不需要任何修正。

三、特点
管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失;
测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关;
可在用户现场根据实际需要在线修改量程;
采用新型含有FLASH存贮器的16位超低功耗微处理器,集成度高,运算速度快,计算精度高;
能进行双向流量测量、双向总量累计。具有量程自动切换功能,更有效地提高了模拟电流和频率输出的测量精度,特别适用于昼夜流量范围变化大并需要发出控制信号的场合;
采用恒流源流体电阻测量,可以在长线传输的情况下,准确测量电极信号内阻。从而判别传感器内流体是否空管,而且能够判别电极被污染、覆盖等异常现象,为用户提供清洗电极等故障处理信息;
具有RS485数字通讯信号输出,可选用RS232及HART协议数字通讯输出;
全数字量的处理,抗干扰能力强,测量可靠,精度高;
仪表内部具有三个积算器可分别显示正向累计量、反向累计量及累计差值积算量,方便于流体计量和贸易交接;
仪表内部设计有可选不掉电时钟,可记录掉电时间;
具有交流/直流供电形式,适合不同现场条件;
对不同管道口径,可选管道法兰式和插入式;
一体式和分体式流量计适应用户不同的现场环境和要求;
聚四氟乙烯和橡胶衬里,与316不锈钢、哈氏合金C、钛、钽、铂等不同材料电极的组合可适应不同的测量介质和操作条件。
四、技术参数
口径:管道式聚四氟乙烯衬里:DN10~DN600,管道式橡胶衬里:DN10~DN2200,插入式:≥DN200
精度等级:管道式:0.5级、1.0级(0.3级可选),插入式:2.5级 (1.5级可选)
量程比:150:1
被测介质温度:橡胶衬里:-20~+60℃(普通型),-20~+90℃(高温型)
              聚四氟乙烯:-30~+100℃(普通型),-30~+180℃(高温型)
公称压力:1.0/1.6/2.5/4.0MPa,高压可定制
流速范围:0.1~15m/s
测量介质:电导率大于5μs/cm的各种液体和液固两相流体
电流输出:4~20 mA/DC,负载电阻:0~750Ω
通讯输出:RS232/RS485/Hart协议
供电电源:85~265V/AC,24±10%V/DC
防爆标志:dⅡBT4
环境温度:-25℃~60℃
直管段长度:上游≥5DN,下游≥2DN
防护等级:一体式:IP65,
分体式:传感器IP68(橡胶衬里),转换器IP65
功耗:小于10W
