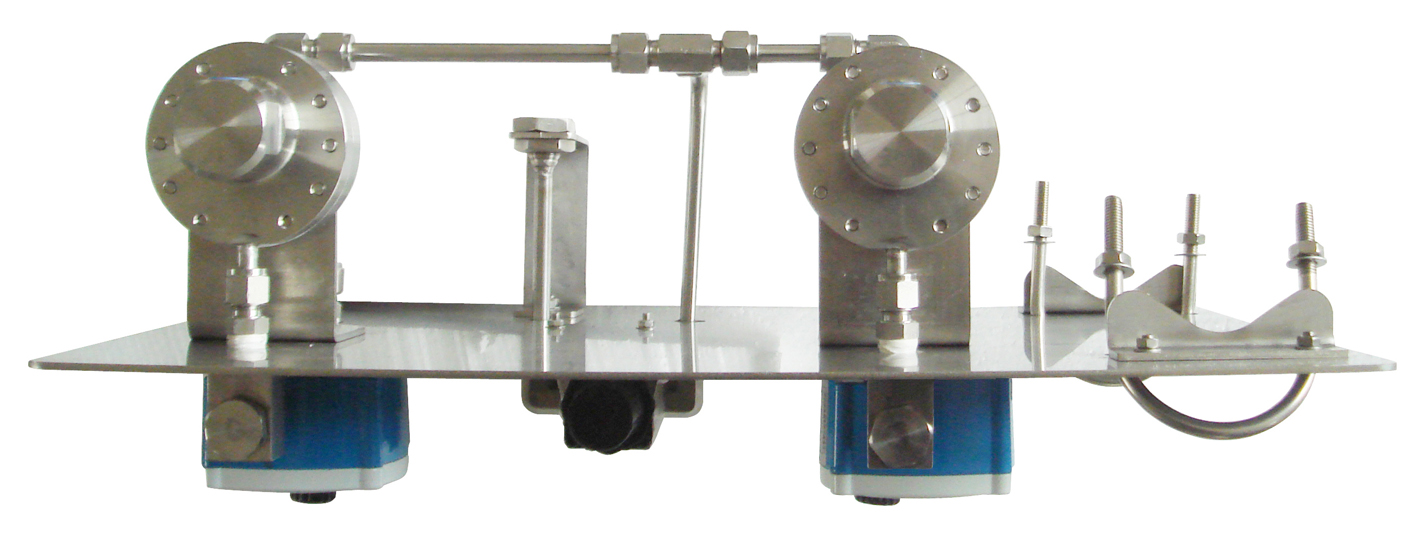

○ 名称:吹扫型金属转子流量计
→ 编号:Pro20129613323
→ 品牌:惠通
→ 价格:
→ 厂商:承德市惠通仪表有限公司
→ 时间:2012/9/6 13:32:13
→ 意向:

简介

    HF55系列吹扫装置,是由本公司生产的微小流量金属管浮子流量计和恒流控制阀组成的,主要作用是当系统压力或负载变化时,保持流量恒定,该产品具有显示和调节恒流值大小的功能,广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤纺织等行业变送器的吹扫、差压法液位测量等过程控制中。



特点

●基本单元为单路,可选多路组合型式

●1/4〞NPT、卡套、螺纹、法兰等多种连接形式

●耐高温流体介质,可达200℃

●内衬PTFE防腐结构,可用于较强的腐蚀性介质

●根据流量范围不同分为HF55型和HF56

仪表型号

HF55/DN6~DN10

HF56/DN15~DN25



测量范围



水(20℃)  空气(0.1013MPa,0℃)

水:  3~200L/h

水:  25~4000L/h

空气:50~7000NL/h

空气:0.7~80Nm3/h

量 程 比

10:1

10:1

精度等级

标准:4级

标准:2.5级

特殊:2.5级

特殊:1.5级

流量刻度划分

实际流量刻度

实际流量刻度

最小要求压差

见恒流阀特性曲线

见恒流阀特性曲线

最大压力

标准:10MPa

标准:10MPa

特殊:10MPa以上,可根据要求制造

特殊:10MPa以上,可根据要求制造

介质温度

标准:-80~+150℃

标准:-80~+150℃

特殊:150℃以上,可根据要求制造

特殊:150℃以上,可根据要求制造

环境温度

-25~+65℃

-25~+65℃

接触介质材质

316L和PTFE密封垫

304,316,316L和PTFE密封垫

外   壳

铸铝,环氧树脂喷涂

铸铝,环氧树脂喷涂

标准螺纹

1/4"NPT(F),1/2"NPT(F)螺纹

1/2"~1"NPT(F), 1/2"~1"G(F)螺纹

标准卡套

Φ6,Φ8,Φ10mm

Φ14, Φ16, Φ18,  Φ20mm

标准法兰

HG/T20592-2009 DN15,可根据要求制造

HG/T20592-2009 DN15,DN25,可根据要求制造
