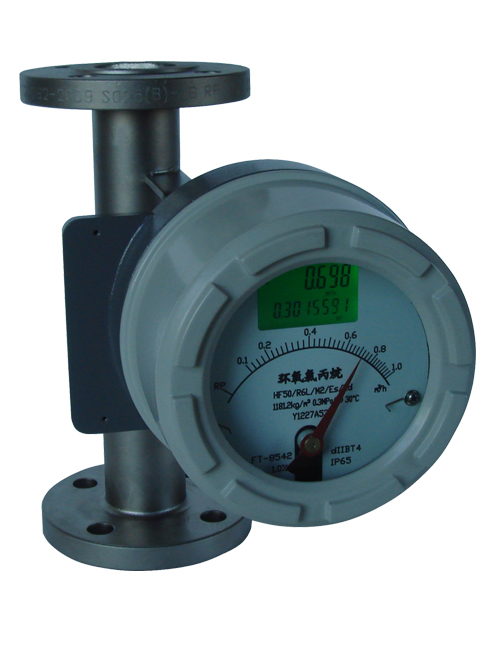

○ 名称:金属转子流量计隔爆型
→ 编号:Pro201311614218
→ 品牌:惠通
→ 价格:
→ 厂商:承德市惠通仪表有限公司
→ 时间:2013/1/16 14:05:47
→ 意向:
一、    概述
HF50系列金属管浮子流量计是一种基于浮子位置测量的变面积式流量仪表,它利用流体动力学及磁藕合原理,采用全金属焊接坚固结构和带HART@通讯协议的电气转换部件,可用于不同要求的液体、气体和蒸汽的流量测量。
HF50系列金属管浮子流量计具有可选的多种触液材质,适合大多流体介质;隔爆及本安型流量计可用于危险场所;垂直、底进侧出、侧进侧出及水平安装等多种安装形式适于不同的现场工艺要求。另外,通过在指示器内安装符合HART@通讯协议的HF01流量计板卡,用户就能够通过PC机或HART@通讯协议手操器,对流量计进行组态和管理、实时监测过程变量,不同形式的流量计可实现对所测流量的就地指示、远传输出、限位报警及累积功能。精心设计的HF50系列金属管浮子流量计具有良好的精度和可靠性,使其在复杂、恶劣的环境及介质条件下实现对流量的测量与控制,多年来在石油、化工、化肥、能源、冶金、制药、食品、水处理等领域得到广泛应用。
二、    原理
HF50系列金属管浮子流量计主要由测量管部件和指示器部件组成。测量管内装有锥形管和直浮子或孔板和锥形浮子,当流体从测量管内流过时,受流体动力作用,浮子就会在垂直方向上产生位移,最终浮子会静止在某一位置。浮子与锥形管或孔板的环形面积是此时流量所要求的。这是一个动态平衡,每一个固定的流量值都对应一个固定的环形面积,即一个唯一的浮子位置。浮子的位置由其内置的磁钢与指示器内的磁钢藕合给指针,以非接触的形式指示出流量值。通过在指示器内加装符合HART@通讯协议的流量计板卡,可实现对流量信号的远传输出、报警控制和累积功能。
三、特点
●       单轴灵敏指示                      ● 非接触磁藕合传动
●       全金属焊接坚固结构                ● 多种安装方式可选
●       外形高度一致,均为250mm         ● 可用于易燃、易爆危险场合
●       适于高温、高压及强腐蚀性介质      ● 具有就地指示、电远传、限位报警和现场累积功能
●       工作可靠,维护量小,寿命长        ●  现场按键组态功能
●       4~20mA 输出(两线制),叠加HART@数字通讯协议
●       用户可通过专用HART调试软件与PC机串口连接,对仪表进行现场标定、组态
●       支持双变量显示,可任选瞬时流量、累积流量、百分比流量、输出电流交替显示
四、技术参数与功能
测量范围:水(20℃):16~150,000 l/h
          空气(0.1013 MPa,20℃):0.5~4,000 m3/h
精度等级:标准型:±1.5% FS
          特殊型:±1.0% FS
量 程 比:10∶1
工作压力:标准型:DN15~DN50  PN4.0 MPa;DN80~DN150  PN1.6 MPa
特殊型:DN15~DN50  PN25 MPa;DN80~DN150  PN16 MPa
介质温度:标准型:-80℃~+300℃;PTFE型:-25℃~+80℃
介质粘度:DN15:<30 mPa·s
DN25:<180 mPa·s
DN50~DN80:<220 mPa·s
DN100~DN150:<300 mPa·s
环境温度:就地指示型:-40℃~+120℃
远传累积型:-40℃~+80℃
连接法兰:标准型:DIN2501:DN15~DN50/PN4.0 MPa RF; DN80~DN150/PN1.6 MPa RF
                  ANSI B16.5:1/2"~6"150 lbs/RF或300 lbs/RF
特殊型:由用户指定的任意法兰标准,如:HG、HGJ、GB、JB、SH标准
保温夹套:公称压力:PN1.6MPa;连接法兰:DN15 PN4.0
供电电源:24VDC
          3.6V高能锂电池
防爆标志:本安型:iaⅡCT6
          隔爆型:dⅡCT6
输    出:4~20mADC,叠加HART@数字通信协议
电气接口:M20×1.5或1/2"NPT
整体高度:250mm(垂直安装型)
压力损失:2.0~25 kPa (详见流量表)
防护等级:IP65
